西安西瑪單相與三相電機的比較

在本文中，西安西瑪電機技術人員和大家一起分享關于單相和三相電機的區別，包括每個西瑪電機的工作原理和最適合于每種類型的應用程序。

西瑪電機有三大分類:

直流電機
單相交流(1-PH交流)
三相交流(3PH交流)

即使在這些西安西瑪電機的主要類別中，也有許多差異和戰略。直流電機有一些獨特的特性，但通常情況下，不同交流電機之間的工作原理會變得不明確。理解這些差異可以解釋為什么某些情況下只能使用一種而不是其他類型的電機。

西瑪電機使用的是鋼絲線圈產生的磁場原理.在直流電機的特殊情況下，磁場的磁極必須以某種方式從外部切換。這通常是通過換向器刷完成的，或者是通過與外部驅動電路(如無刷或步進電機)交替電壓完成的。

當談到交流交流的自然交流電壓曲線時，這為西瑪電機創造了一個理想的環境，沒有大量的額外電路或噪音，低效的碳刷。交流電壓是移動重載的理想電源，損失盡可能少。然而，即使在兩個電壓系統(1PH和3PH)之間，操作上的差異也會導致優缺點，這取決于應用程序需要什么。

單相西瑪電機的原理

在一個單相電機內，主傳動線圈實際上是一系列的線圈分布均勻在內部，以順利驅動轉子內部。將施加電壓，導致每個線圈在主線路頻率南北交替。轉子將被磁化到那些磁極上，以一個連續的圓周攜帶它。

這是在電機正以最高速度運行時工作的，但在啟動時會有一個問題。當電機關閉時，轉子會在一個隨機的地方停下來，所以下一次在啟動時施加電壓時，很難知道N-S磁場是否會使它在啟動時開始向前或向后旋轉。一個隨機的旋轉方向顯然是不能接受的。

單相西瑪電機的內部結構

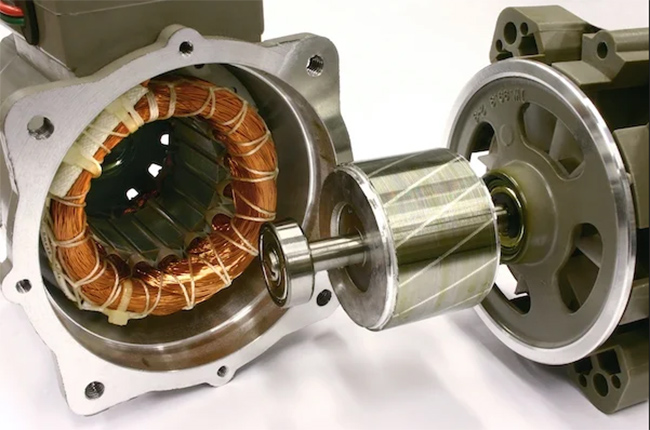

圖1單相電機的內部結構。

糾正這個問題最常用的方法是用一個電容器與一個二次線圈串聯，通常被稱為"起動線圈"。由于電容器的性質是在電壓波形一開始就產生電流，所以通過這個起動線圈的電流會在主線圈之前產生一小部分的秒。這使轉子首先被吸引到這個起動線圈，然后在近連續的主驅動線圈，提供可預測的旋轉方向。

啟動線圈的極性可以逆轉，從而逆轉啟動方向。一旦電機充分啟動，一個非常明顯的"點擊"將表明離心開關打開了啟動線圈，其工作已經完成。外殼一側的凸起部分通常含有電容器，所以如果存在凸起部分，幾乎可以肯定它是一個電容起動，單相電機。

這些單相電機在電壓電源是沒有三相電源的房子或商店時具有優勢。進入電機的電線只包括來自120伏特標準電源的線路和中性，或在240伏特系統情況下的兩條線路。在任何一種情況下，這個單一的導電電路必須包含整個驅動電流.

如果電機的馬力要求很大，電線一定很大。這導致了單相電機的主要缺點:它們通常只用于較小的應用程序。但是不管怎樣，由于單相供應是如此普遍，這種類型的電機在車間機器上隨處可見。

三相西瑪電機的原理

三相西瑪電機內線圈的許多驅動原理與單相完全相同。唯一的區別是，在三相的情況下，線圈的磁極在轉子周圍的方向上，當每條線達到滿電壓時，就會逐漸增加。這意味著根據線圈被磁化的順序，旋轉的方向?qū)⒉辉傧駟蜗嚯姍C(jī)那樣是隨機的--它是完全可預測和一致的。電容器的起動電路不再必要，因?yàn)殡姍C(jī)驅動非常自然.

三相電機的內部結構

圖2三相電機的內部結構

這種西安西瑪電機的主要優點是大功率應用。供應和導體通常首先能夠提供比住宅系統更多的電流，而且三條線路中的每條都比整個電流通過一個電路時所攜帶的電流要少。這使得電機在更大的電力應用中具有吸引力。在大多數三相電機中，電線可以由電工配置為高電壓或低電壓。如果提供更高的電壓，這可以降低電流消耗.

這種電機的一個明顯缺點是，必須有三相供應才能驅動這種西安西瑪電機。在現代控制系統中，實際情況并非總是如此，因?yàn)橐恍┑凸β首冾l驅動器(VFDS)可以提供單相電源，但提供三相電流。

三相與單相電機應用

對于大多數需要低功耗電機的小車間應用程序來說，通常會看到帶有電容啟動線圈的單相電機。在"動力"方面，一個以240伏的速度運行的五馬力電機將消耗大約15安培。

在120伏的情況下運行，同樣的5馬力的西瑪電機將消耗30安培。這是相當大的電流量。對于更大的工業應用，自然解決方案將是三相電機，因?yàn)殡妷汉碗娏鞴?yīng)要大得多。有一個理想的解決方案，幾乎每一個電機應用!
